隔板貨架由立柱、橫梁、橫撐、斜撐以及層板組合而成，尼龍自鎖螺栓有效防止螺栓松動后引發貨架失穩，立柱沖有雙排菱型孔，同時，由于使用橫梁形式，隔板式護角層高可 50mm調整，增加存儲的靈活性。層板可由鋼層板、木層板及鋼網等構成，層板鋪設在橫梁之間，隔板式貨架具有極大的承重量，充分節省空間，適合小批量、多品種、小物品存放及人工儲存。
隔板式貨架主要特點：
1.插接式結構，組合靈活，裝拆方便；
2.貨架由一付主架和多付副架組合使用，可根據需要增加副架數量，增加存儲空間；
3.立柱每隔50mm有沖孔，擱板可按該節距上下調節；
4.整體承重大，適用于尺寸較大、重量較重的貨物存儲。

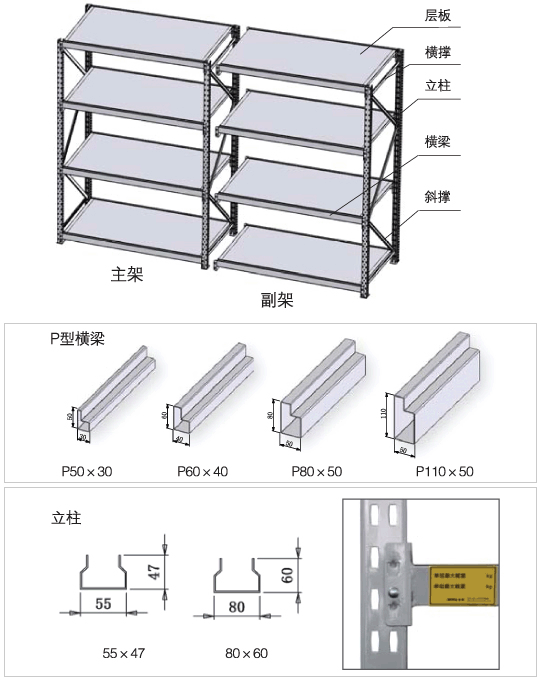

結構示意圖：


常用規格：

主/副架(WxD)mm	高度(H)mm	每層均載kg	擱板層數
1500x500	1800、2000、2200、2500、2700、3000	250~500	3~10層
1500x600	1800、2000、2200、2500、2700、3000	250~500	3~10層
1500x700	1800、2000、2200、2500、2700、3000	250~500	3~10層
1500x800	1800、2000、2200、2500、2700、3000	250~500	3~10層
1800x500	1800、2000、2200、2500、2700、3000	250~500	3~10層
1800x600	1800、2000、2200、2500、2700、3000	250~500	3~10層
1800x700	1800、2000、2200、2500、2700、3000	250~500	3~10層
1800x800	1800、2000、2200、2500、2700、3000	250~500	3~10層
2000x500	1800、2000、2200、2500、2700、3000	250~500	3~10層
2000x600	1800、2000、2200、2500、2700、3000	250~500	3~10層
2000x700	1800、2000、2200、2500、2700、3000	250~500	3~10層
2000x800	1800、2000、2200、2500、2700、3000	250~500	3
